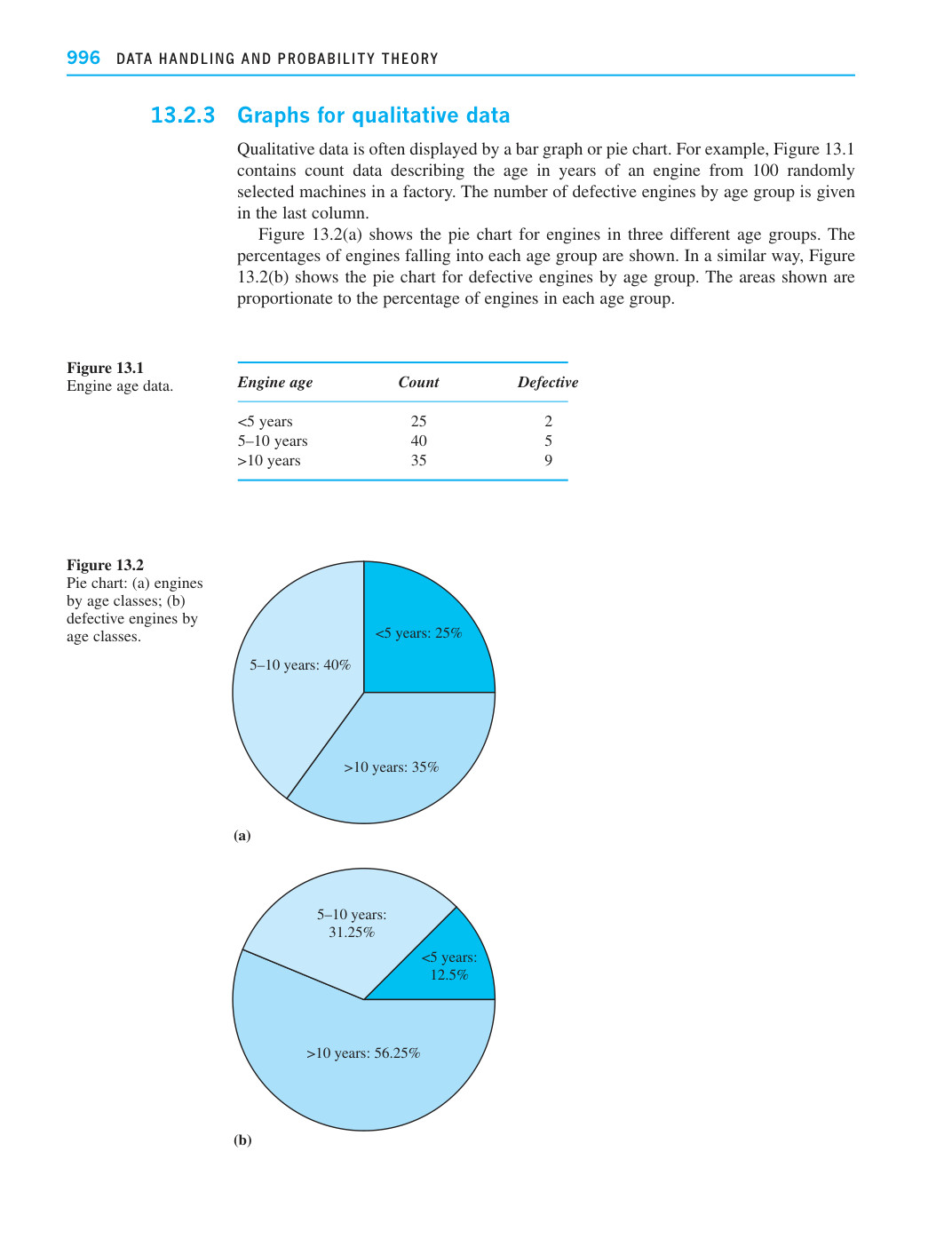

13.2.3 定性数据的图形表示
定性数据通常用条形图或饼图来展示。例如，图 13.1 包含了描述某工厂 100 台随机抽取机器的发动机使用年限（以年计）的计数数据。最后一列给出了按使用年限分组的缺陷发动机数量。
图 13.2(a) 展示了三个不同使用年限组的发动机饼图。图中显示了落入每个使用年限组的发动机百分比。类似地，图 13.2(b) 展示了按使用年限分组的缺陷发动机饼图。所示面积与每个使用年限组中发动机的百分比成比例。
| 发动机使用年限 | 计数 | 缺陷数 |
|---|---|---|
| <5 年 | 25 | 2 |
| 5–10 年 | 40 | 5 |
| >10 年 | 35 | 9 |
图 13.1 发动机使用年限数据。

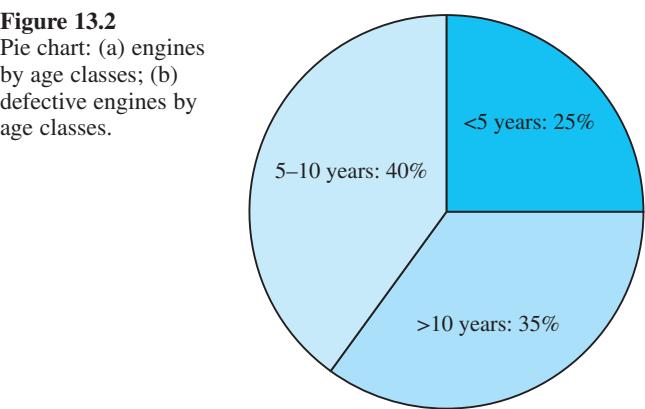

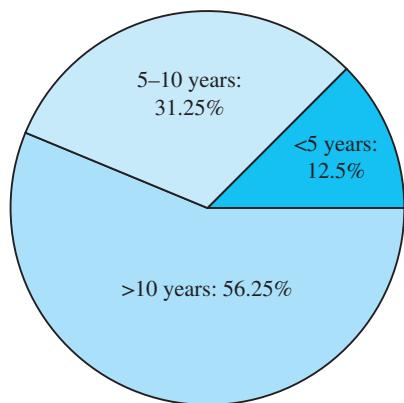

图 13.2 饼图：(a) 按使用年限分组的发动机；(b) 按使用年限分组的缺陷发动机
(a)
(b)
