搅拌电机、冷却水阀、加热装置和安全阀。我们将根据以下数据和符号分析反应的控制：
| $T_L$ = 下限温度， | $T_u$ = 上限温度 |
|---|---|
| $p_L$ = 下限压力， | $p_u$ = 上限压力 |
| $m$ = 搅拌电机， | $c$ = 冷却水阀 |
| $h$ = 加热装置， | $s$ = 安全阀 |
| $T_L = 0$ , $T_u = 0$ | 温度过低 |
| $T_L = 1$ , $T_u = 0$ | 温度正确 |
| $T_L = 1$ , $T_u = 1$ | 温度过高 |
| $p_L = 0$ , $p_u = 0$ | 压力过低 |
| $p_L = 1$ , $p_u = 0$ | 压力正确 |
| $p_L = 1$ , $p_u = 1$ | 压力过高 |
| $m = 0, 1$ | 搅拌电机关闭、开启 |
| $c = 0, 1$ | 冷却水阀关闭、开启 |
| $h = 0, 1$ | 加热关闭、开启 |
| $s = 0, 1$ | 安全阀关闭、打开 |

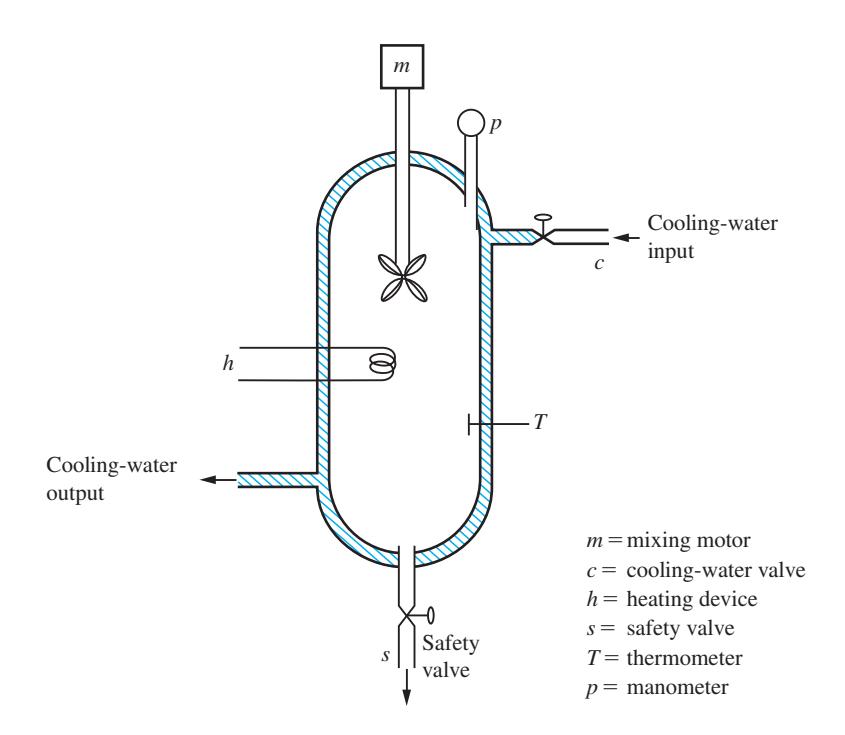

图 6.50 展示了该容器。图 6.51 中的表格给出了九种状态——三种初始状态、三种正常状态和三种危险状态——以容器中的压力为例。根据该表我们可以写出
$$s = T_L \cdot T_u \cdot p_L \cdot p_u$$

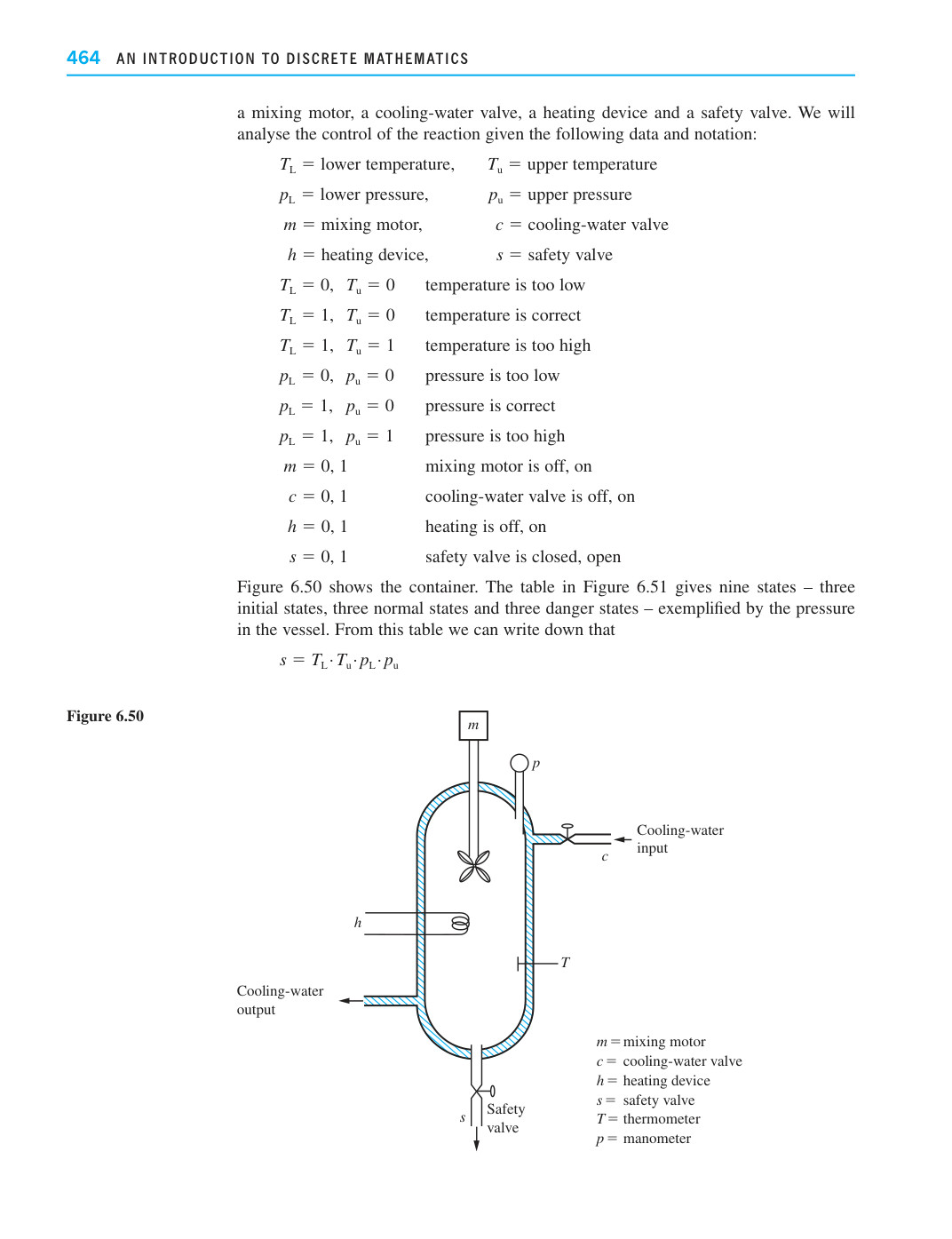

图 6.50
